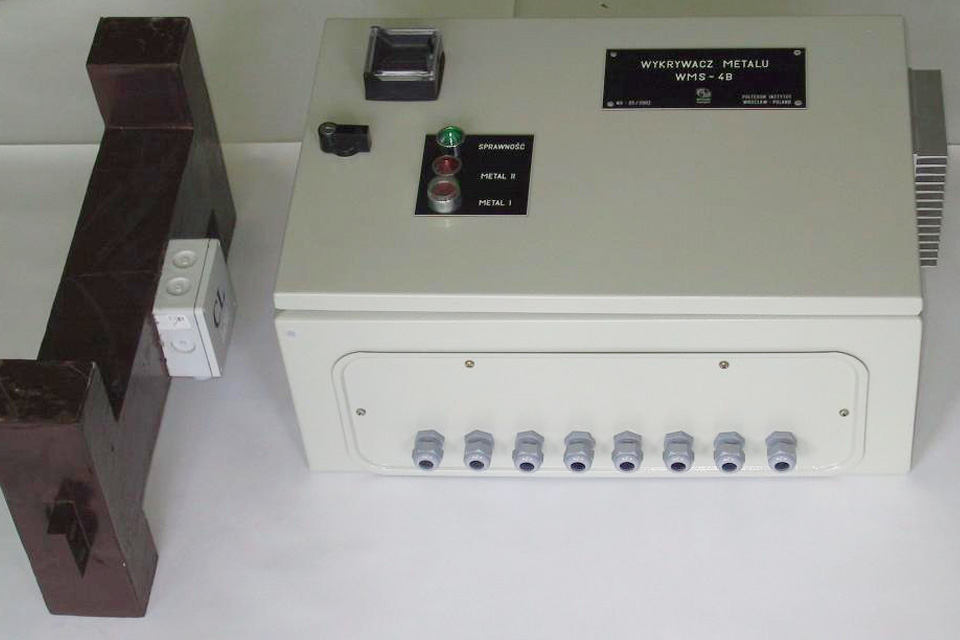

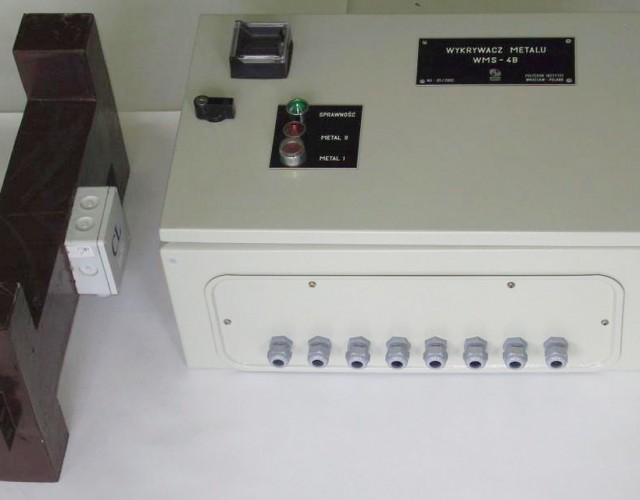

Wykrywacz metalu

Wykrywacz metalu typu WMF przeznaczony jest do wykrywania przedmiotów metalowych, ferromagnetycznych znajdujących się w obojętnym magnetycznie nosiwie transportowanym przez przenośnik taśmowy. Urządzenie wykrywa przedmioty ferromagnetyczne na taśmach będących w ruchu, nie posiadających linek i innych elementów stalowych w swojej konstrukcji.

Konstrukcja została oparta na mikrokontrolerze Cortex M3 i wykorzystuje najnowsze rozwiązania konstrukcyjne stosowane w urządzeniach do automatycznej regulacji w przemyśle ze szczególnym naciskiem położonym na spełnienie wymogów kompatybilności elektromagnetycznej EMC.

Zastosowanie kontrolera o dużych możliwościach obliczeniowych umożliwia wprowadzenie zaawansowanego oprogramowanie wykrywacza, pozwalającego na uzyskanie złożonych algorytmów rozpoznawania przemieszczających się elementów ferromagnetycznych z detekcją rozmiaru, kierunku ruchu, eliminacją zakłóceń, pomiaru tła, detekcją metalu z maksymalną czułością lub od zadanego rozmiaru itp. Rozwój oprogramowania umożliwia uzyskanie bardzo szerokich możliwości i zadań stawianych przez odbiorcę urządzenia.

W zależności od parametrów taśmociągu stosuje się układy czujników CL, CLS w konfiguracji od 1 do 6. W szczególnych uwarunkowaniach można uzyskać możliwość pracy do 12, a nawet 18 czujników przy zastosowaniu jednego wykrywacza metalu. Tak zaawansowane oczujnikowanie pozwala na wykrywanie metali praktycznie w każdych warunkach pracy taśmociągu. Detekcja wykrycia metalu na jakimkolwiek czujniku metalu powoduje wystawienie dwustanu wykrycia. Jeśli w czasie hamowania taśmociągu nastąpi kolejne wykrycie metalu zostanie wystawiony dwustan wykrycia drugiego metalu itd., przy czym maksymalna liczba wykryć przy jednym zatrzymaniu wynosi 9.
